Name: NVIDIA Quantum QM8700 / QM8790 InfiniBand Switch
Brand: NVIDIA
SKU: MQM8700-HS2F

NVIDIA

NVIDIA Quantum QM8700 / QM8790 InfiniBand Switch

40 x 200G HDR portlu 1U InfiniBand switch ailesi. QM8700 yönetilebilir, QM8790 yönetilemez; 16 Tb/s kapasite, 130 ns altı gecikme, SHARP destekli.

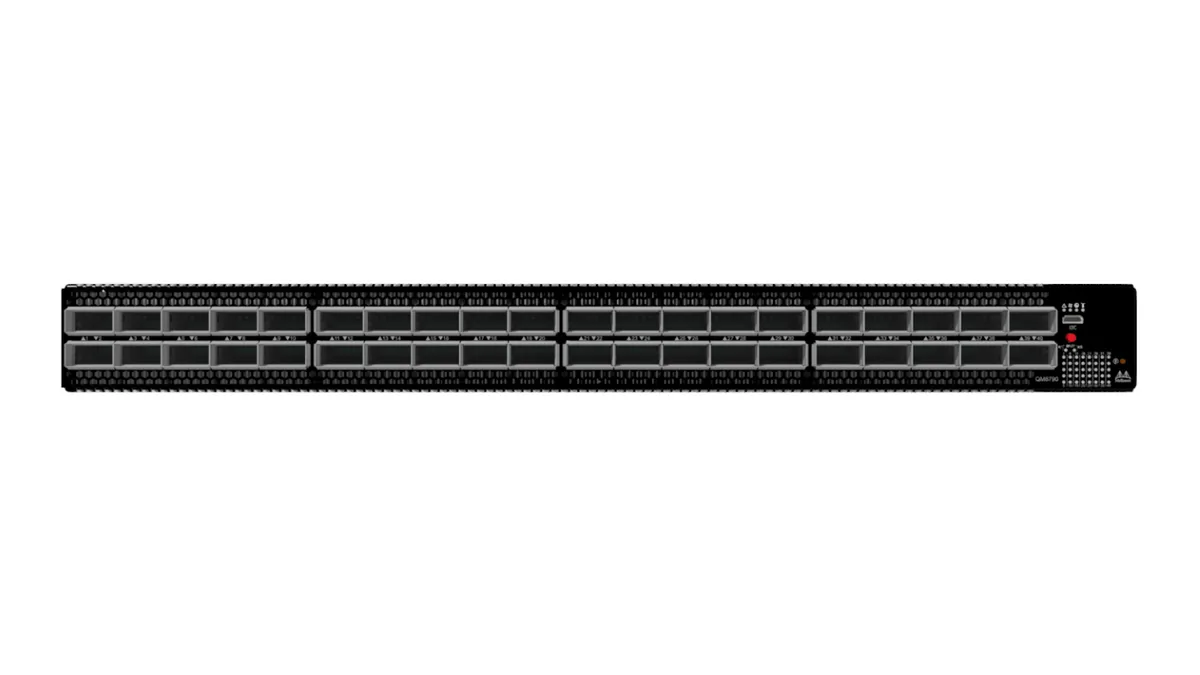

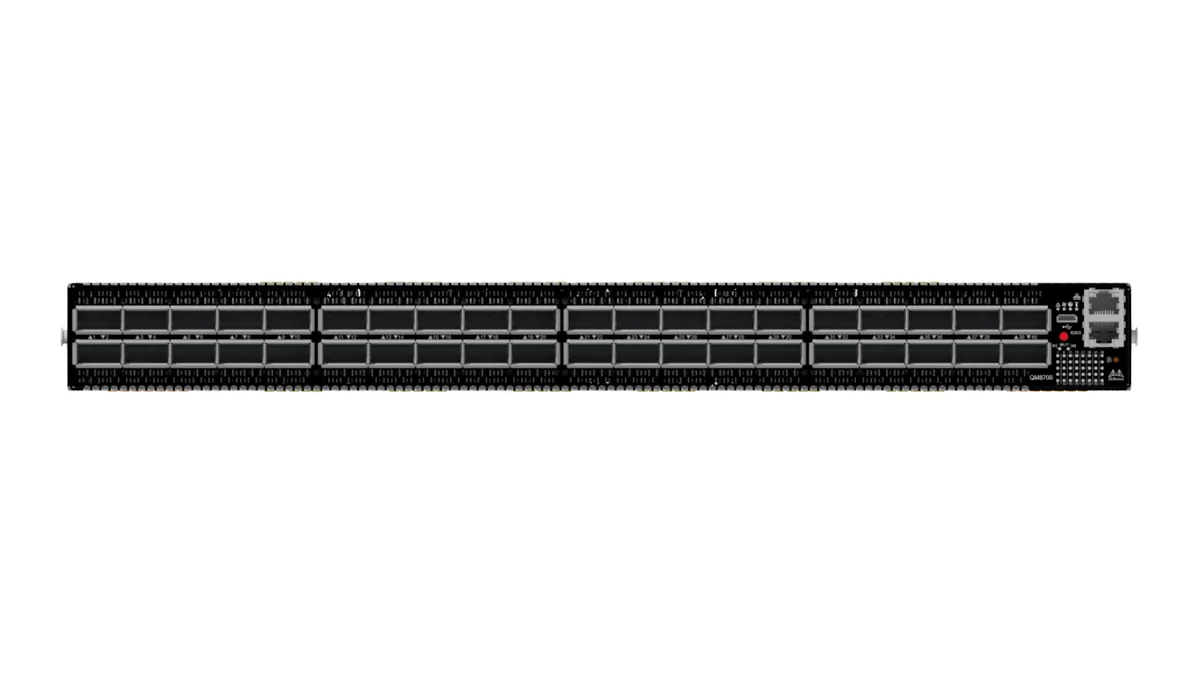

40 x 200Gb/s HDR QSFP56 port — splitter ile 80 x HDR100
16 Tb/s anahtarlama kapasitesi, 1U gövde
130 ns altı port-port gecikme, 7,2 milyar paket/sn
Dahili subnet manager ile 2.000 düğüme kadar fabric (QM8700)

Bu ailedeki modeller

QM8700 MQM8700-HS2F QM8790 MQM8790-HS2F

Fiyat Teklifi Alın +90 212 483 70 33

Yetkili bayi tedariki · üretici garantili · fiyat ve teslim süresi yapılandırmaya göre

QM8700 ve QM8790, NVIDIA Quantum yongası üzerine kurulu 1U HDR switch’leridir. Her ikisi de 40 adet 200Gb/s QSFP56 port sunar ve 16 Tb/s tıkanmasız kapasiteyle 130 nanosaniyenin altında port-port gecikme sağlar. Aradaki tek fark yönetimdedir: QM8700 dahili subnet manager ile gelir, QM8790 yönetimi fabric’teki harici bir subnet manager’a bırakır.

HDR nesli, Türkiye’deki mevcut HPC kümelerinin büyük kısmında hâlâ omurgayı oluşturuyor. MPI ağırlıklı klasik simülasyon iş yüklerinde 200Gb/s çoğu zaman yeterli olduğu için, NDR’a geçmek yerine mevcut HDR fabric’i genişletmek belirgin biçimde daha ekonomik bir yol olabilir.

QM8700’ün öne çıkan özelliği HDR100 desteğidir: 200G portlar ikişer lane’lik iki ayrı 100G porta bölünerek ConnectX-6 adaptörlü 80 düğüme bağlantı kurulabilir. Rack başına 40’tan fazla sunucu barındıran yoğun yerleşimlerde ve üç katmanlı fat-tree’ye geçmeden ölçeklenmek isteyen kümelerde bu, gereken switch sayısını yarıya indirir.

Teknik Özellikler

Özellik	QM8700 MQM8700-HS2F	QM8790 MQM8790-HS2F
Bağlantı ve kapasite
Port	40 x HDR 200G (QSFP56)	40 x HDR 200G (QSFP56)
Splitter ile	80 x HDR100 100G	80 x HDR100 100G
Anahtarlama kapasitesi	16 Tb/s	16 Tb/s
Port-port gecikme	130 ns altı	130 ns altı
Paket işleme	7,2 milyar paket/sn	7,2 milyar paket/sn
Yönetim	Yönetilebilir — CLI, WebUI, SNMP, JSON	Yönetilemez — harici subnet manager
Fabric yetenekleri
Dahili subnet manager (2.000 düğüme kadar)	Var	Yok
Uyarlamalı yönlendirme	Var	Var
Tıkanıklık kontrolü	Var	Var
SHARP	Var	Var
VL2VL eşleme	Var	Var
UFM ajanı	Var	Var
Sanal hat (VL)	9 (8 veri + 1 yönetim)	9 (8 veri + 1 yönetim)
MTU	256 B - 4 KB	256 B - 4 KB
IBTA uyumu	1.21 ve 1.3	1.21 ve 1.3
Fiziksel ve elektriksel
Gövde	1U, 19" rack	1U, 19" rack
Güç kaynağı	2 adet (1+1 yedekli), hot-swap, 1100 W AC	2 adet (1+1 yedekli), hot-swap, 1100 W AC

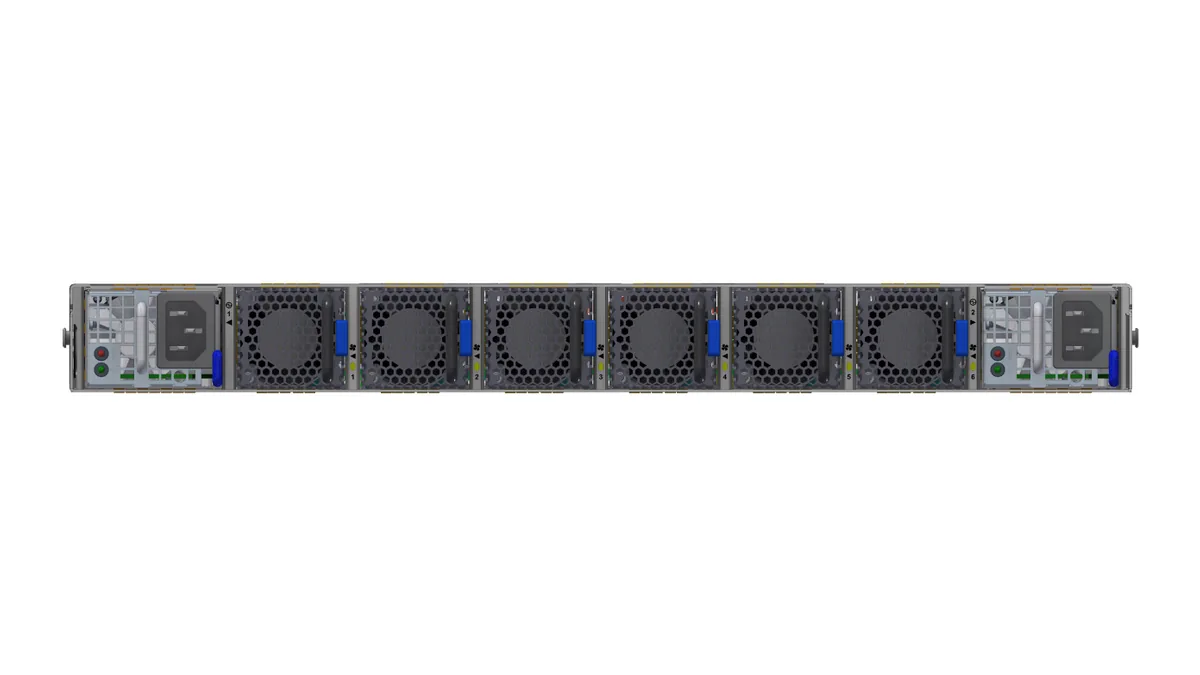

Fan	N+1 yedekli, hot-swap	N+1 yedekli, hot-swap
Giriş gerilimi	100-127 / 200-240 VAC, 50-60 Hz	100-127 / 200-240 VAC, 50-60 Hz
Hava akışı	P2C (-HS2F) veya C2P (-HS2R)	P2C (-HS2F) veya C2P (-HS2R)
Çalışma sıcaklığı	0-40 °C	0-40 °C
Yönetim portları	RJ45 100/1000, RS232, USB	RJ45 100/1000, RS232, USB

Değerler üretici datasheet'ine dayanır. Siparişe girecek kesin yapılandırma teklifte teyit edilir.

Bağlantı Çözümleri

HDR100 ile port yoğunluğunu ikiye katlamak

QM8700, 200G portları ikişer lane'lik iki ayrı 100G porta bölebilir. ConnectX-6 adaptörlü sunucularda bu, tek switch'ten 80 düğüme bağlantı anlamına gelir — rack başına 40'tan fazla sunucu olan yoğun yerleşimlerde ve üç katmanlı fat-tree'ye geçmek istemeyen orta ölçekli kümelerde switch sayısını yarıya indirir.

Birlikte kullanılır InfiniBand ağ kartları

QSFP56 optik ve kablo seçimi

Rack içi bağlantılarda pasif bakır DAC, rack'ler arası mesafelerde aktif optik kablo veya QSFP56 transceiver + trunk kablo kullanılır. Splitter yapılandırmasında kablo tipi port bölme ayarıyla uyumlu seçilmelidir; teklifte bu doğrulama yapılır.

Birlikte kullanılır QSFP56 200G HDR transceiver HDR AOC kablolar

Mevcut HDR kümesini genişletmek

Çalışan bir HDR fabric'e kapasite eklerken ilk switch yönetilebilir (QM8700), sonraki switch'ler yönetilemez (QM8790) seçilir. Subnet manager zaten fabric'te çalışıyorsa yeni eklenen switch'lerin yönetilebilir olması gerekmez; bu, genişletme maliyetini belirgin biçimde düşürür.

Birlikte kullanılır HPC Network Tasarımı

Öne Çıkanlar

Dahili subnet manager

QM8700 üzerindeki x86 işlemci, 2.000 düğüme kadar fabric'i yönetebilen bir subnet manager çalıştırır. Ayrı bir yönetim sunucusu kurmaya gerek kalmaz; MLNX-OS ile CLI, WebUI, SNMP ve JSON arayüzlerinden tam şasi yönetimi sağlanır.

SHARP — kolektif işlemlerin ağda toplanması

MPI ve SHMEM kolektif işlemlerinin bir bölümü switch üzerinde indirgenir; veri uç noktalar arasında defalarca dolaşmaz. Büyük vektör indirgeme işlemleri hat hızında toplanabildiği için makine öğrenmesi iş yüklerinde doğrudan fayda sağlar.

Modern topoloji desteği

Statik ve uyarlamalı yönlendirme, tıkanıklık kontrolü ve genişletilmiş VL eşleme ile fat-tree'nin yanı sıra SlimFly, Dragonfly+ ve çok boyutlu torus topolojileri desteklenir.

Çift yönlü hava akışı seçeneği

P2C (konektör tarafı çıkış) ve C2P (konektör tarafı giriş) varyantları, switch'in rack içindeki yönüne göre seçilir. Yanlış akış yönü sıcak koridor / soğuk koridor düzenini bozar — sipariş öncesinde rack yerleşimiyle birlikte netleştirilmelidir.
