Name: NVIDIA Quantum CS8500 Modüler InfiniBand Switch
Brand: NVIDIA
SKU: MCS8500

NVIDIA

NVIDIA Quantum CS8500 Modüler InfiniBand Switch

29U modüler HDR InfiniBand şasi. 800 x 200G port (veya 1.600 x HDR100), 320 Tb/s kapasite, kapalı devre sıvı soğutma, hot-swap leaf ve spine blade'ler.

800 x 200Gb/s HDR port — HDR100 ile 1.600 port
320 Tb/s çift yönlü toplam kapasite
29U modüler gövde, kapalı devre sıvı soğutma
Leaf blade başına 40 QSFP56 port, hot-swap

Bu ailedeki modeller

CS8500 MCS8500 CS8500-WL MCS8500-WL

Fiyat Teklifi Alın +90 212 483 70 33

Yetkili bayi tedariki · üretici garantili · fiyat ve teslim süresi yapılandırmaya göre

CS8500, HDR neslinin modüler şasi karşılığıdır. Tek bir 29U gövdede 800 adet 200Gb/s port taşır ve 320 Tb/s çift yönlü kapasite sunar. ConnectX-6 adaptörlü sunucularda portlar HDR100’e bölündüğünde bu sayı 1.600’e çıkar.

Modüler yapının asıl kazancı port sayısı değil, kablolamadır. Sabit yapılandırmalı switch’lerle kurulan eşdeğer bir omurga katmanında leaf ve spine arasındaki her bağlantı ayrı bir optik modül ve kablo demektir. CS8500’de bu bağlantılar şasi arka panelinde kurulur; dışarıya yalnızca hesaplama düğümlerine giden kablolar çıkar. Yatırım maliyetinin yanı sıra arıza yüzeyi de küçülür.

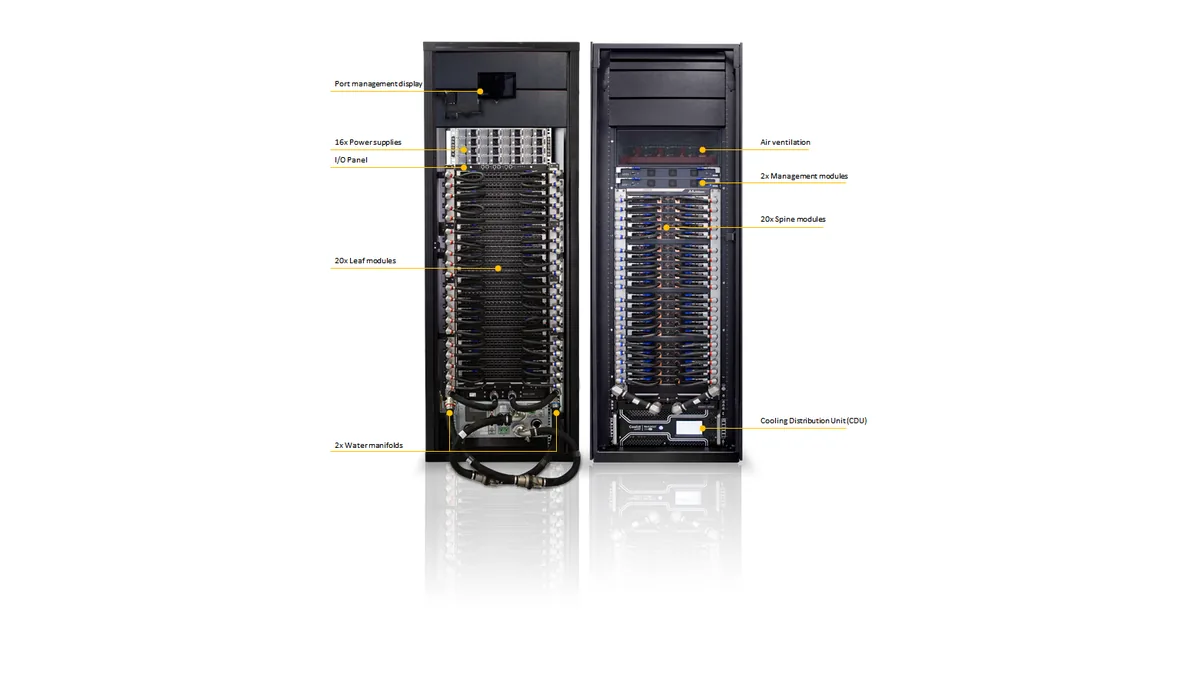

Şasi, leaf (MQM8510-H) ve spine (MQM8520-H) blade’leriyle doldurulur; her biri 40 QSFP56 port taşır. Yönetim modülü (MMB8500) üzerinde 2.000 düğüme kadar fabric yönetebilen bir subnet manager çalışır.

Dikkat edilmesi gereken nokta soğutmadır: CS8500 yalnızca kapalı devre sıvıyla soğutulur, hava soğutmalı bir varyantı yoktur. Veri merkezinizde soğutma suyu hattı varsa sıvı-sıvı CDU, yoksa sıvı-hava AHX ünitesi seçilir. Bu karar mekanik tesisat ve rack yerleşimiyle birlikte, sipariş öncesinde verilmelidir.

Teknik Özellikler

Özellik	CS8500 MCS8500	CS8500-WL MCS8500-WL
Bağlantı ve kapasite
HDR 200G port	800	800
HDR100 100G port (bölünmüş)	1.600	1.600
Toplam kapasite (çift yönlü)	320 Tb/s	320 Tb/s
Konektör	QSFP56	QSFP56
Leaf blade başına port	40 x QSFP56 HDR 200G	40 x QSFP56 HDR 200G
Modüler yapı
Gövde	29U modüler şasi (CDU/AHX hariç)	29U modüler şasi (CDU/AHX hariç)
Leaf blade	MQM8510-H — 40 QSFP56 port	MQM8510-H — 40 QSFP56 port
Spine blade	MQM8520-H — 40 QSFP56 port	MQM8520-H — 40 QSFP56 port
Yönetim modülü	MMB8500 — x86 çift çekirdek	MMB8500 — x86 çift çekirdek
Blade ve modüller hot-swap	Var	Var
Fabric yetenekleri
Dahili subnet manager (2.000 düğüme kadar)	Var	Var
Uyarlamalı yönlendirme	Var	Var
Tıkanıklık kontrolü	Var	Var
SHARP	Var	Var
UFM ajanı	Var	Var
Sanal hat (VL)	9 (8 veri + 1 yönetim)	9 (8 veri + 1 yönetim)
IBTA uyumu	1.21 ve 1.3	1.21 ve 1.3
Fiziksel, soğutma ve güç
Boyut (Y x D x G)	1.289 x 770 x 428 mm	1.289 x 770 x 428 mm
Soğutma	Kapalı devre sıvı soğutma	Kapalı devre sıvı soğutma, AHX hortumu dahil
Soğutma ünitesi	Sıvı-sıvı CDU (900-00796)	Sıvı-hava AHX (AHX-22KW-350MM)
Güç kaynağı	9 adet (N+1), 16 adede kadar (N+N)	9 adet (N+1), 16 adede kadar (N+N)
Güç kaynağı modülü	MTDF-PS-B — 3 kW AC	MTDF-PS-B — 3 kW AC
Çalışma sıcaklığı	Hava 0-35 °C, su 5-40 °C	Hava 0-35 °C, su 5-40 °C

Değerler üretici datasheet'ine dayanır. Siparişe girecek kesin yapılandırma teklifte teyit edilir.

Bağlantı Çözümleri

HDR omurgayı tek şasede toplamak

Birkaç yüz düğümlük bir HDR kümesinde omurga katmanı, sabit switch'lerle kurulduğunda onlarca kutu ve yüzlerce optik bağlantı gerektirir. CS8500 bu katmanı tek şasenin içine alır; leaf-spine bağlantıları arka panelde kurulduğu için dışarıya yalnızca düğüm kabloları çıkar.

Birlikte kullanılır QSFP56 200G HDR transceiver

HDR100 ile 1.600 porta çıkmak

ConnectX-6 adaptörlü sunucularda 200G portlar ikişer lane'lik iki 100G porta bölünür; tek şasi 1.600 düğüme bağlantı sunar. Düğüm başına 100Gb/s'in yeterli olduğu iş yüklerinde bu, port başına maliyeti belirgin biçimde düşürür.

Birlikte kullanılır InfiniBand ağ kartları

Sıvı soğutma ve mekanik tesisat

Şasi yalnızca kapalı devre sıvıyla soğutulur; hava soğutmalı bir alternatifi yoktur. Veri merkezinizde soğutma suyu hattı varsa sıvı-sıvı CDU, yoksa sıvı-hava AHX ünitesi seçilir. Bu karar rack yerleşimi ve tesisatla birlikte, sipariş öncesinde verilmelidir.

Birlikte kullanılır HPC Altyapı Kurulumu

Öne Çıkanlar

320 Tb/s tek şasede

800 adet 200G portun tamamı tıkanmasız çalışır. Modüler yapı, sabit switch'lerle kurulan eşdeğer bir fat-tree'ye göre hem daha az rack alanı hem de belirgin biçimde daha az ara bağlantı kablosu gerektirir.

Sessiz ve verimli sıvı soğutma

Kapalı devre sıvı soğutma, fan gürültüsünü ortadan kaldırır ve soğutma için harcanan enerjiyi düşürür. Şasi, veri merkezine göre sıvı-hava (AHX) veya sıvı-sıvı (CDU) ünitesiyle birlikte teslim edilir.

Tam yedekli, servis edilebilir tasarım

Leaf ve spine blade'ler, yönetim modülleri, güç kaynakları ve soğutma üniteleri hot-swap'tir. N+N güç yedekliliği 16 güç kaynağına kadar desteklenir; tek bileşen arızası fabric'i durdurmaz.

Dahili subnet manager

Şasi üzerindeki x86 yönetim modülü, 2.000 düğüme kadar fabric'i yönetebilen bir subnet manager çalıştırır. UFM ajanı ile küme sağlığı ve performans telemetrisi merkezi olarak izlenir.
