InfiniBand Switch
NVIDIA InfiniBand switch modelleri: Quantum-X800 (XDR 800G), Quantum-2 (NDR 400G), Quantum HDR (200G) ve CS8500 / CS9500 modüler şasiler. Yetkili bayi tedariki.
InfiniBand switch, HPC kümesinin omurgasıdır: düğümler arası her MPI mesajı ve her gradyan senkronizasyonu buradan geçer. Ethernet switch’lerinden farkı yalnızca hız değil; donanım seviyesinde akış kontrolü sayesinde kayıpsız iletim ve mikrosaniye altı anahtarlama gecikmesi sunmasıdır. Bu, ölçek büyüdükçe hesaplama verimini doğrudan belirler.
Katalogda üç hız katmanı ve iki gövde tipi bulunur. Quantum-X800 ailesi 800Gb/s XDR, Quantum-2 ailesi 400Gb/s NDR, Quantum HDR ailesi ise 200Gb/s hız katmanında çalışır. Sabit yapılandırmalı 1U-4U modeller leaf katmanı ve küçük-orta ölçekli kümeler için; CS9500 (NDR) ve CS8500 (HDR) modüler şasiler ise omurga katmanını tek gövdede toplamak isteyen birkaç bin düğümlük kurulumlar içindir.
Sabit modellerde yönetilebilir ve yönetilemez varyantlar bulunur; yönetilebilir modellerde subnet manager switch üzerinde koşar. SHARP teknolojisi ile kolektif MPI işlemlerinin bir bölümü ağ içinde toplanır — bu, all-reduce ağırlıklı eğitim işlerinde düğüm sayısı arttıkça belirginleşen bir kazanç sağlar.
Mevasis, switch’i tek başına bir kutu olarak değil fabric’in parçası olarak ele alır: topoloji hesabı, port planı, optik ve kablo seçimi, firmware uyumu ve devreye alma testleri tedarik sürecinin parçasıdır.
Nasıl seçilir
Yönetilebilir mi, yönetilemez mi?
Yönetilebilir modellerde subnet manager switch üzerinde çalışır; ayrı bir yönetim sunucusuna gerek kalmaz ve telemetri switch'ten alınır. Yönetilemez modeller daha uygun maliyetlidir ancak fabric'te en az bir yerde subnet manager çalıştırmanız gerekir. Kural olarak: ilk switch yönetilebilir, ölçeklerken eklenenler yönetilemez seçilir.
Hız katmanı: HDR mi, NDR mi, XDR mi?
Hız katmanını GPU değil, iş yükünüzün haberleşme profili belirler. Yoğun all-reduce yapan dağıtık eğitim işleri NDR (400G) ve üzerinden fayda görür; MPI ağırlıklı klasik simülasyonlarda HDR (200G) çoğu zaman yeterlidir. XDR (800G), Blackwell sınıfı düğümlerde port başına bant genişliğinin darboğaz olduğu kurulumlar içindir.
Port sayısı ve topoloji
Port sayısını düğüm sayısına değil, hedeflediğiniz bisection bant genişliğine göre hesaplayın. Non-blocking fat-tree'de leaf switch portlarının yarısı omurgaya ayrılır; yani 32 düğüm için 64 portluk bir leaf katmanı gerekir. Blocking oranını kabul edilebilir bir seviyede tutmak, switch sayısını ve maliyeti belirgin biçimde düşürür.
Soğutma ve fiziksel yerleşim
Yüksek yoğunluklu switch'lerde hava akış yönü (port-to-power veya power-to-port) rack düzeninizle uyumlu olmalıdır. Yanlış akış yönü, sıcak koridor tasarımını bozar. Güç tüketimi ve rack derinliği de sipariş öncesinde doğrulanması gereken kalemlerdir.
Ürünler 5
NVIDIA

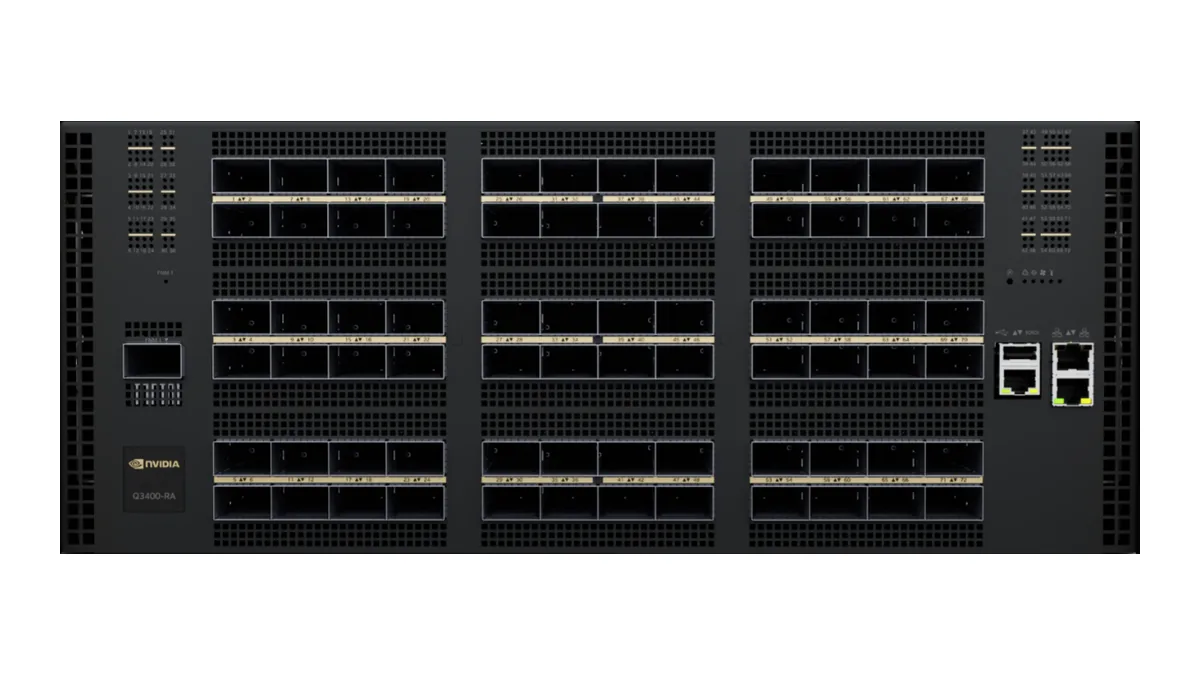

NVIDIA Quantum-X800 Q3400-RA / Q3200-RA InfiniBand Switch
Q3400-RA: 144 x 800G XDR port, 72 OSFP yuvası, 115,2 Tb/sQ3200-RA: 72 x 800G XDR port, 36 OSFP yuvası, 57,6 Tb/s200Gb/s SerDes — lane başına iki kat hız
Ürün detayı
Teklif ile
NVIDIA

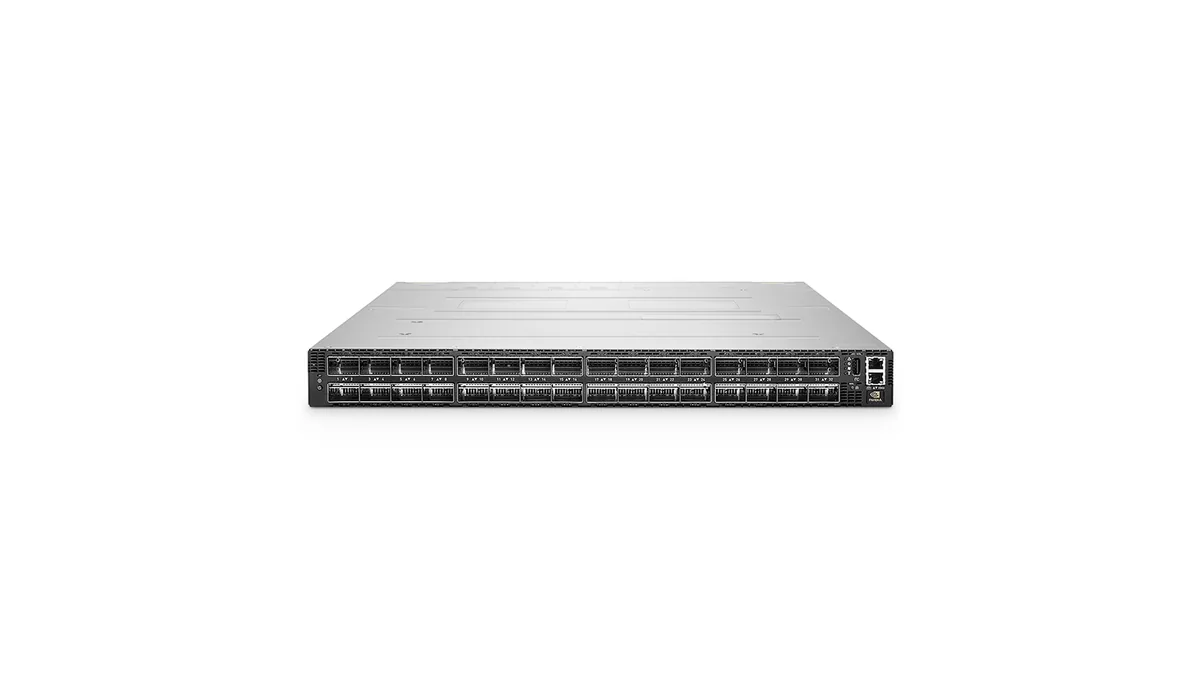

NVIDIA Quantum-2 QM9700 / QM9790 InfiniBand Switch
64 x 400Gb/s NDR port — 32 adet OSFP konektör üzerinden25,6 Tb/s anahtarlama kapasitesi, 1U gövdeSHARPv3 ile kolektif MPI işlemlerinin ağ içinde toplanması
Ürün detayı
Teklif ile
NVIDIA
NVIDIA Quantum-2 CS9500 Modüler InfiniBand Switch
Tek şasede 2.048 x 400G NDR port (veya 4.096 x 200G)1.600 Tb/s çift yönlü toplam kapasite29U modüler gövde, sıvı soğutmalı
Ürün detayı
Teklif ile
NVIDIA

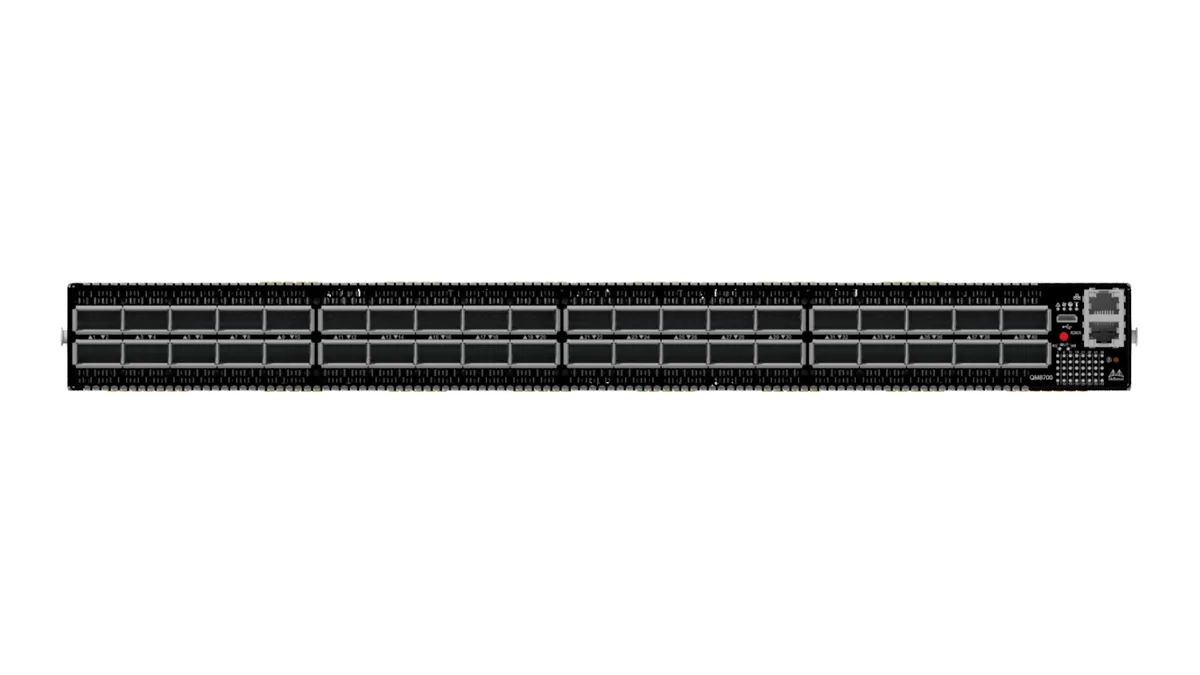

NVIDIA Quantum QM8700 / QM8790 InfiniBand Switch
40 x 200Gb/s HDR QSFP56 port — splitter ile 80 x HDR10016 Tb/s anahtarlama kapasitesi, 1U gövde130 ns altı port-port gecikme, 7,2 milyar paket/sn
Ürün detayı
Teklif ile
NVIDIA

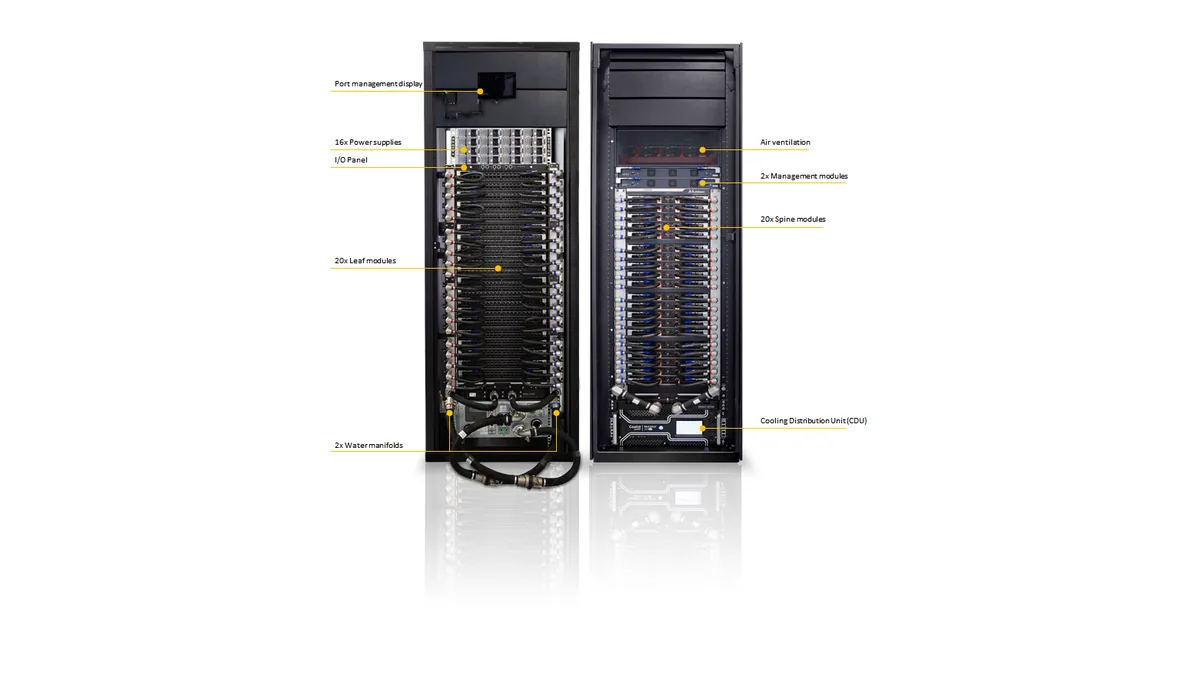

NVIDIA Quantum CS8500 Modüler InfiniBand Switch
800 x 200Gb/s HDR port — HDR100 ile 1.600 port320 Tb/s çift yönlü toplam kapasite29U modüler gövde, kapalı devre sıvı soğutma
Ürün detayı
Teklif ileSık Sorulan Sorular
OpenSM'i küme içindeki bir sunucuda (genellikle login veya yönetim düğümünde) çalıştırabilirsiniz. Üretim ortamlarında yüksek erişilebilirlik için iki düğümde yedekli kurulum öneriyoruz. Kurulum ve yedekli yapılandırma, devreye alma hizmetimizin kapsamındadır.
Farklı hız katmanları aynı fabric'te birlikte çalışabilir; bağlantı en düşük ortak hızda kurulur. Ancak karışık yapıda topoloji ve kablolama planı kritik hale gelir. Mevcut envanterinizi paylaşırsanız, genişletme için uyumlu kalem listesi ve geçiş planı çıkarıyoruz.
Switch tarafındaki port ile sunucudaki adaptör portu çoğu zaman farklı modül tipi ister; örneğin switch tarafında finned (kanatçıklı) OSFP, HCA tarafında düz üst yüzeyli modül kullanılır. Teklifte switch, adaptör, optik ve kabloyu uyumluluk doğrulaması yapılmış tek liste olarak veriyoruz.
